犁刀混合机

适用范围

犁刀混合机主要适用于物料粘度大、密度大带湿水性的物料或干粉物料,也可也作用于干粉砂浆的生产,广泛用于干粉砂浆、化工原料、制药原料、建筑材料、塑料、胶粘原料、食品原料、粉末冶金。

工作原理

犁刀混合机内的犁刀随主轴旋转使物料沿筒臂作径向圆周湍动,同时径向物料沿线流经飞刀组,被高速旋转的飞刀抛散,不断更迭、复合使,物料在较短时间内达到混合均匀。

产品简介

犁刀式混合机永通独创双轴犁刀搅拌能够快速处理固体粉料、粒料的混合,适应添加液体的批次混合工艺,在食品、化工、建材都有广泛的利用,应用于食品添加剂、预拌沙浆、堆肥技术、污泥处理、橡胶塑料、特种建材等产业尤为显著,强力的切削作用使其具备高性能的混合质量。

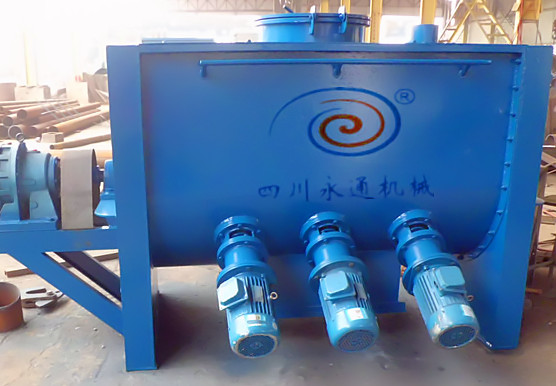

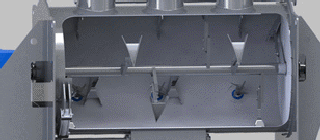

            犁刀混合机工作原理画面图一               犁刀混合机永通实拍工作画面图二

犁刀混合机特点:

①最新概念的犁刀式搅拌机理的核心技术的运用,加上高速旋转刀头的离散式搅拌,混合速度快,根据产品的不同配方,主机搅拌时间为3-5分钟。

②搅拌主机的混合精度高,各种物料的和易性及均匀度好,混合时不产生离析,搅拌的混合比可高达1:10000,能够最大程度地满足施工要求。

③独特的单开门卸料装置。卸料时无死区、不残留、不漏料,卸料时间短。对于彩色的砂浆,在更换产品配方时只需简单的清扫或不用清扫。

④设有动态人工取样口,方便用户取样检测,并可根据产品的检验情况来调节主机的搅拌时间,来满足生产的要求。

⑤搅拌主机筒体及搅拌叶片采用的是进口合金耐磨板,高速飞刀采用的是耐磨合金铸件,有极高的耐磨损性能,延长搅拌主机的使用寿命。

永通犁刀混合机性能优势:

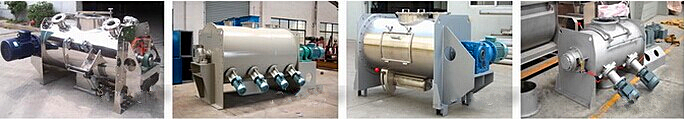

1.灵活的选材方案

混合机可采用碳钢、锰钢、304不锈钢、316L不锈钢钢、321不锈钢以及其它材质的钢材定制,并且不同材质也可以结合使用,设备选材时区分:与物料接触部分以及非与物料接触部分;混合机内部还可以针对性增加如防腐、防粘结、隔离、耐磨等功能性的涂层或保护层;不锈钢表面处理分喷砂、拉丝、抛光、镜面等处理方式,并可分别应用于不同的使用部位。

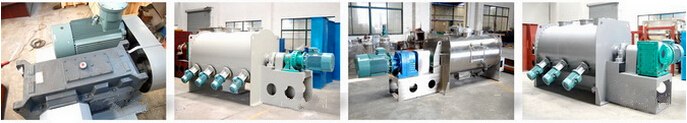

2.可靠的驱动配置
混合机根据物料性质、启动方式、以及搅拌方式配置不同能力、不同功率、不同输出转速的驱动装置。驱动电机选择有:普通电机、防暴电机、变频电机、高效节能电机、高防护等级电机、以及异电压下的电机;常用的减速机:R、K、F系列齿轮减速机、摆线针轮减速机、通用型齿轮减速箱、行星齿轮减速器;常用的连接方式:直联式、皮带轮连接、液力耦合器连接。

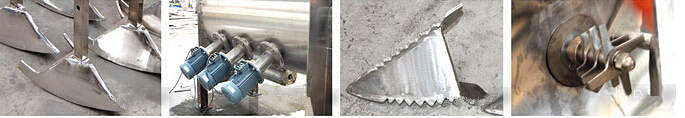

3.高效的搅拌装置
犁刀混合机的犁式刀头为可拆卸式,可达到快速更换的效果;犁刀进行耐磨处理,更适应于磨损比较快的工况。
混合机也根据不同的物料性质可配置不同的搅拌器。
主轴搅拌器:普通犁刀式、锯齿式犁刀、刮板剃刀;高速剪切飞刀:多片式十字刀、双叶莲花刀;

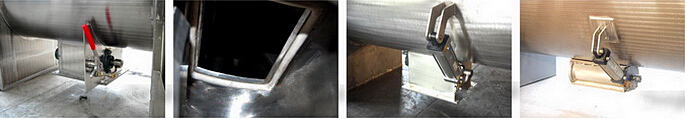

4.优异的放料装置
卧式犁刀混合机常规配置气动曲面翻板阀,当阀门关闭时,阀门的曲面翻板完全贴合筒体弧面,在搅拌过程中,没有多余的搅拌死角,使混合物料更加均匀。阀门的驱动可区别为手动、气动、电动三种。
供参考的阀门还有粉体球面阀、滚筒阀、梅花错位阀、粉体蝴蝶阀、旋转喂料阀等。



5.严密的动轴密封
混合机设计3种密封模式:填料密封、组合式气密封、机械密封;用以解决颗粒、粉末、微米级粉末、液体、浆料状态的主轴密封。



卧式犁刀混合机组成结构:

犁刀混合机(干粉砂浆生产线主体设备之一)主要由传动部分、卧式筒体、犁刀组轴、飞刀组、出料阀、喷液装置等部件组成。

传动部分:由主电机和减速机传送给犁刀组轴。

卧式筒体:上部设有进料口、观察孔,筒体一侧开有物料清洗门。

犁刀组轴:犁刀根据容积大小安排犁刀数量,安装在主轴上,在筒体内做圆周湍动流搅拌混合物料。

飞刀组:副电机直接连接飞刀,高速飞刀有强烈抛散剪切的搅拌作用。

出料阀:安装筒体底部,供放料用。

喷液装置:喷液装置布置在筒体上部,由管件、喷头部件组成并固定在筒体均匀分布喷散。

可以定制:夹套加温、冷却、干燥型。

犁刀式混合机混合时间短,对粒度、密度差异大的物料混合有较好的适应性,犁刀混合机的结构特别适于加液混合和造湿粒,粒径在 0.3 -3mm 之间

犁刀混合机技术参数:

型号规格(m3)

电机功率(kw)

转速(R/min)

一次混合(kg)(m3)

L×W×H(mm)

设备重量

LDH-0.1

3

90

小于60

1750×850×900

600

LDH-0.3

4

90

小于200

2115×950×900

780

LDH-0.5

5.5

90

小于300

2650×1000×1225

1000

LDH-1

7.5

90

小于600

3170×1530×1300

1300

LDH-2

11

65

小于1200

4500×1720×1500

1750

LDH-3

15

65

小于1800

4300×1500×1750

1350

LDH-4

18.5

65

小于2500

4900×1820×1900

3300

LDH-6

30

55

小于3600

5230×1950×2020

4000

LDH-8

37

55

小于5000

6600×1980×2120

4800

LDH-10

45

55

小于6000

7500×2100×2320

5600

选型要点需知:

1、确定每批次混合的物料体积,范围在0.1-20立方米,选取相应规格的设备。
2、选取设备制作材质,材质分:与物料接触部分、不与物料接触部分,设备其它部件保持原有材质。
     材质依据物料性质、工况要求、卫生级别等因素决定,常规有碳钢、304/316L/321不锈钢
     材质选定后依据要求确定表面处理要求。
3、根据物料的比重、流动性等性质,以及启动标准来确定配置的驱动能力。
4、依据实际工艺情况,增加辅助功能组件,如喷液、加热/冷却、等。
5、设计设备的开口要求,如加料口、清理口、排气孔等。
6、选择出料模式以及驱动方式,分手动、气动、电动。
重要提示:设备的选型是比较重要的环节,应尽可能提供物料的详细信息,以及工艺安排,以便我公司专业人员为您提供优质的技术服务。

犁刀混合机操作与维护:

1、本机不允许满载启动,装载量严格控制在0.4-0.6以内。若物料过重,则机器一边运行一边加料为最佳。

2、减速机:第一次加油运转两周后应更换新油,并将内部油污冲净,以后可每3-6个月更换一次,若环境温度较高或潮湿时应适当缩短更换时间,运转中减速机体内储油量必须保持规定油面高度,不宜过多或过少,打开机座或法兰盘上的通气帽即可补充注油,油润滑推荐工业极压点轮油:

3、轴承:通过油脂孔每月注脂一次,采用3号二硫化钼锂荃脂。

4、填料密封:箱体内若有粉料泄漏,请紧定填料箱压盖上的四个螺栓,以不泄漏为准,切不可压的太紧。

5、更换链条应保证两轴上的链轮红色线水平对齐,不得错位。

6、通电运转设备时,应使两主轴按设备上指示箭头的方向运转,不得反转。



选型示例

犁刀选型配套方案-永通专业混合设备制造商-21年设备制造经验!


配置1:使用吨袋原料,行车吊装,结合除尘器直接进行投料;
配置2:架设多层平台,人工拆袋投料,混合出料后采用吨带包装机;
配置3:最简易使用混合设备,直接投料直接放料,配置叉车装卸料;



配置4:使用人工投料平台,物料混合后螺旋提升入成品仓,下接包装设备;
配置5:采用真空上料方式,地面投料,混合出料后采用吨带包装机;
配置6:多级真空上料输送,混合储存后,再进行包装;



配置7:多层操作台设计,货梯送料,投料、仓储、混合、储存、包装,一体塔式结构;
配置8:采用斗式提升机送料,进混合、仓储、包装;
配置9:真空上料机投料、混合、仓储、包装,上下一体结构
配置10:人工投料、混合、仓储、包装,上下一体结构;
