储油罐

适用范围

储油罐是用于油库、加油站或一些工业或民用设施中常用的汽油、柴油、重油以及其它各种石油化工原料。

工作原理

  储油罐是运用于储存油品的,常常会在一些恶劣的环境下工作,特别是埋地油罐会受到来自土壤的腐蚀,根据土壤的不同腐蚀性选择不同的防腐涂层来抵抗来自土壤的腐蚀。

产品简介

储油罐是储存油品的容器,它是石油库的主要设备。储油罐可分为埋地卧式油罐、半地下卧式油罐、地面卧式油罐以及立式油罐。

四川永通机械成立于1993年,拥有20多年的储罐生产制造经验,并且拥有一二类压力容器资质。可向客户提供10~100立方的各种储油罐,储油罐完全按照《石油化工设备和管道涂料防腐蚀SH 3022一1999》做防腐处理。

储油罐防腐

1、储油罐的外表面防腐设计应符合国家现行标准《钢质管道及储罐腐蚀控制工程设计规范》的有关规定,并应采用不低于加强级的防腐绝缘保护层;

2、储油罐的内壁防腐措施应根据罐内贮存介质确定。

卧式埋地油罐严格按照《石油化工设备和管道涂料防腐蚀SH 3022一1999》进行防腐处理,根据客户要求的防腐蚀等级,防腐蚀涂层可选用石油沥青或环氧煤沥青防腐漆。

埋地油罐采用石油沥青防腐蚀涂层结构

防腐蚀等级

防腐蚀涂层结构

每层沥青厚度

涂层总厚度

特加强级

沥青底漆—沥青—玻璃布—沥青—玻璃布—沥青—玻璃布—沥青—玻璃布—沥青—聚氯乙烯工业膜

≈1.5mm

≥7.0mm

加强级

沥青底漆—沥青—玻璃布—沥青—玻璃布—沥青—玻璃布—沥青—聚氯乙烯工业膜

≈1.5mm

≥5.5mm

普通级

沥青底漆—沥青—玻璃布—沥青—玻璃布—沥青—聚氯乙烯工业膜

≈1.5mm

≥4.0mm

埋地油罐采用环氧煤沥青防腐漆防腐蚀涂层结构

防腐蚀等级

防腐蚀涂层结构

涂层总厚度

特加强级

底漆—面漆—玻璃布—面漆—玻璃布—面漆—玻璃布—两层面漆

≥0.8mm

加强级

底漆—面漆—玻璃布—面漆—玻璃布—两层面漆

≥0.6mm

普通级

底漆—面漆—玻璃布—两层面漆

≥0.4mm

储油罐的安全设施包括:机械呼吸阀、液压安全阀、阻火器、测量孔、人孔、采光孔、进出油管、泡沫发生器、静电接地线、避雷针、梯子和栏杆等。在油罐使用过程中,这些安全设施要求保持完好的状态。

储油罐检验方法:

1、气密性试验:设备进行气密性试验,使压力缓慢上升,达到规定试验压力后,保压10分钟,然后降至设计压力,对焊缝和连接部位进行外刷肥皂水,检查不吹泡为合格。

2、渗透试验:设备焊缝用煤油渗透法检查,设备焊缝外涂白垩粉浆,晾干后内刷煤油,经过半小时后检查,无煤油渗漏斑点为合格。

3、射线探伤:设备焊缝作射线探伤,探伤长度不小于焊缝全长的10%,且符合《压力容器无损检测》其检查结果(JB4730-94)Ⅲ级为合格。

卧式储油罐主要参数

序号

容积(m3)

罐体尺寸(mm)直径×高×厚

板厚(mm)

钢板型号

1

15

Ф1800×5900×6

6

Q235

2

20

Ф2000×6400×6

6

Q235

3

25

Ф2500×5500×6

6

Q235

4

30

Ф2600×7500×8

8

Q235

5

40

Ф2500×8300×8

8

Q235

6

50

Ф2500×10300×8

8

Q235

7

60

Ф3000×9000×10

10

Q235

8

70

Ф3000×10500×10

10

Q235

9

80

Ф3200×10500×10

10

Q235

10

100

Ф3000×14600×12

12

Q235


注:介于以上容积之间的储油罐可按需另行定制。

选型示例

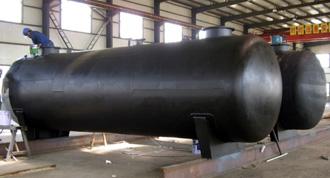

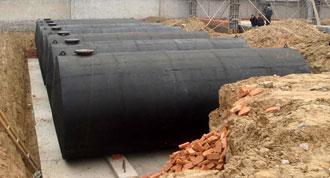

 储油罐防腐现场                              埋地油管安装现场

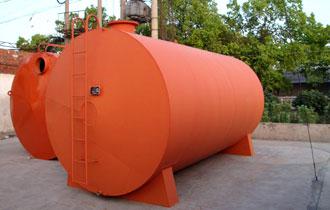

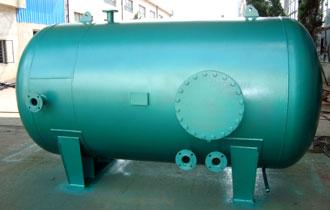

  10立方卧式储油罐                            宜宾某化工厂定制的化工原料双层储油罐
